粉末流量计,固体流量计,在线粉尘流量计,粉尘在线流量检测仪

  1. 品牌

    博世瑞
  2. 型号

    MODEL50
18562598646
联系我们 在线询价
产品详情

广泛应用于各种工业用途,包括:炼钢、发电、石油、化工、医药、建材加工、采煤和采矿、水泥制造和包装等行业。

典型应用:

1、广泛用于炼铁高炉喷煤、电厂锅炉喷煤,玻璃厂石油焦粉的监测

2、各种粉状材料回收. 粉体或颗粒的输送的计量与控制

3、过程粉尘输送量的检测,粉体或颗粒的计量与控制

4、电厂脱硫工程,石灰粉的测量与控制

5、被广泛用于化工,化纤、玻璃制造厂,食品、造纸、矿冶、环保、钢铁、发电站。石油、水泥。等工业领域中,用来测量各种煤粉、矿粉、石灰粉、水泥,面粉,石油焦粉,催化剂等各种微小颗粒介质的流量的测量。



简述:在现代工业的生产过程中,由于工艺需要,粉尘仪的应用越来越广泛,对其性能要求也越来越高。

基于固体物料的接触起电理论。粉体物料在气动输送或自由落体过程中,会积累电荷。采用环形传感器,可有效捕捉每一个经过环形传感器的荷电粉体粒子信号,经放大电路放大、整形、滤波,交由高速处理器运算,输出与粉体流量成线性关系的标准电流信号。

采用耐高温、耐高压设计,适用于各种工业生产环境。模块化,二线制结构,使得安装使用变得极为简单,可轻松接入用户的自动化管理系统。实时对其上游设备的工况进行监测,实现早期报警,方便对上游设备的检修维护,以免造成浪费,以及对下游设备产生不必要的损伤。粉尘浓度检测仪的应用,可在企业实施的节能增效过程中可起到辅助作用。

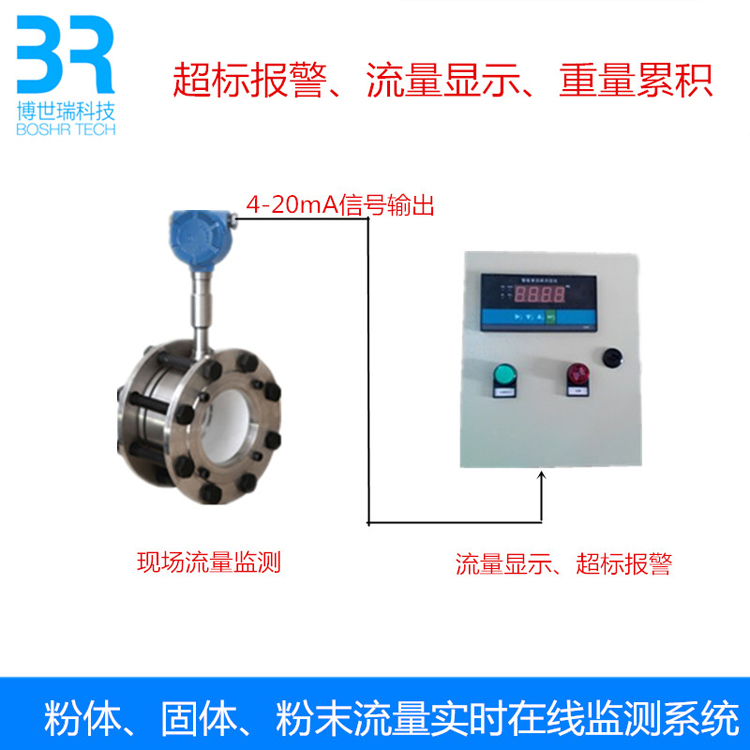

   粉体流量计是专业为各种气体输送粉体的现场研发的一种在线测量粉体流量的仪表,通过粉体流量计的在线测量,达到时实监测管道中的时实流量的大小;

工作原理:

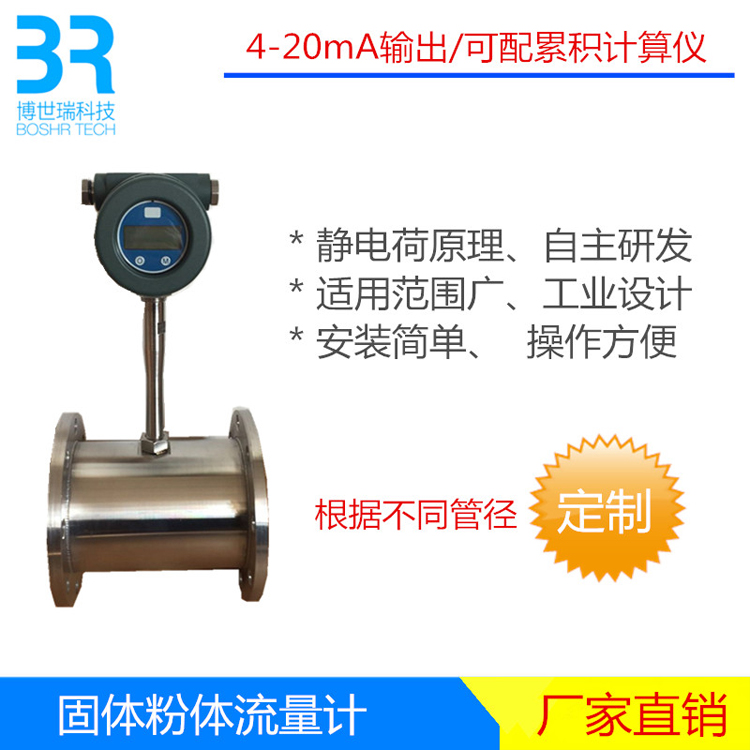

   根据固体的接触起电原理,粉体在气力输送过程中,会积累电荷,该现象是由粉体颗粒与颗粒之间,颗粒与管壁之间的连续碰撞、摩擦、分离过程引起电荷的转移造成的。静电粉体流量计的传感器部分由不锈钢短管、环状电极和绝缘层组成,短管两端通过法兰与管道连接,接地的金属管壁起到电磁屏蔽作用。

      荷电颗粒通过测量管段时,基于静电感应作用,传感器感应出荷电颗粒的电荷数,前置电路与传感器相接并对信号进行放大,再经具有高速处理器内核的转换器计算处理,将流量信号转换成与粉体流量成线性关系的标准电流信号,用于流量的控制和调节。



特性优点:

1 粉尘浓度检测仪由传感器单元、变送器单元组成的一体化结构

2 专用传感器为无电子电路,无源被动型。灵敏度高,可靠性高,寿命长。

3 变送器输出的电流信号与传感器单元电气隔离,实现输出电流信号的无干扰传输。

4 二线制(4-20mA)电流信号生输出,抗干扰能力强,易于远距离传输;

5 输出电流与粉尘浓度成线性关系,方便后续的PLC数据处理。

6 模块化设计,可单独更换传感器单元、变送器单元。

7 长寿命设计,全金属外壳、连接件。

8 实时在线测量,数据保存时间长,可随时调阅。

9 智能式设计,可测量几乎所有固体物料。

10 节流部件,测量中无压力损失。

11圆环形电荷传感器具有响应快,灵敏度高,测量确的优点



技术参数:

管道气体压力:-0.1Mpa~2 Mpa

管道气体流速:1m/s~30 m/s

管道气体温度: -50℃~260℃(450℃温度高定制)

管道外径:10mm~600mm

(标准5,10、15、20、25、32、40、50、65、80、100、125、150、200等,特殊规格可以定制)

精度等级:满量程的±5%

测量范围:0-20/100/500/2000Kg/h(10kg测量范围定制)

粉尘粒径:0.1uM~200 uM

传感器结构 无阻管道式

操作环境电磁场:在50赫兹时 高值=60A/m

操作环境湿度:不结露90%

操作环境温度:-40℃~85℃(电子部件)

操作环境振动:高连续震荡量,任何方向、任何频率:均方根值2g(20m/s2)

操作环境保护:保护等级:IP66/NEMA4 铝合金壳体

变送器电源 :24V(15V~32V范围内可用)

变送器输出:    4 ~ 20mA隔离输出

响应时间:1秒

功耗:0-3W

零点漂移:低于1%

满量程漂移:低于1%



仪器安装

1.传感器装在水平管道上,垂直管道上也行,但安装点距阀门、弯头5倍以上管径处,以法兰方式连接或焊接方式连接。

2.管道口径尺寸由厂家提供。

3.传感器接线盒为防雨式,信号电缆通过接线盒上的穿线孔,直接接到盒内的接线端子,然后压紧密封胶圈,外引电缆应就近固定,以防风雨中来回摆动,造成传输导线的机械损伤。
